Rohrkabelschuh

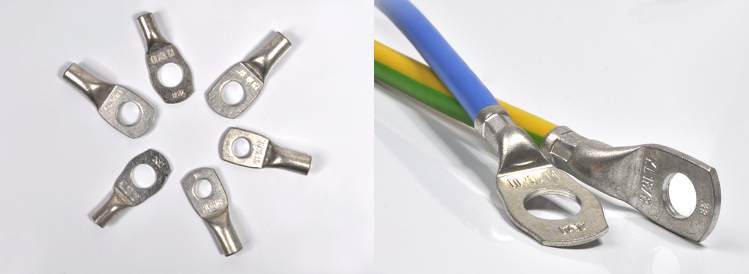

Rohrkabelschuhe stellen eine elektrische Verbindung zwischen dem Kabel und dem elektrischen Gerät her. Die Kabelschuhe dienen zum Abschluss von Leitungen. Anders als die anderen Kabelschuhe werden Rohrkabelschuhe nicht aus einem Blech gestanzt und geformt, sondern aus einem Stück Rohr hergestellt. Durch dieses Verfahren erhalten die Rohrkabelschuhe unter anderem eine bessere Leitfähigkeit.

Rohrkabelschuhe gibt es mit verschiedenen Abmessungen und verschiedenen Flanschlöchern für Bolzen. Die Größen der Flanschlöcher reichen von M3 bis M20. Möglich einsetzbare Kabelquerschnitte gehen von 0,75 mm² bis 120 mm², je nach eingesetztem Rohrkabelschuh.

Rohrkabelschuhe gibt es in gerader Ausführung und als Winkelrohrkabelschuhe mit 45° oder 90°.

unisoliert M3	0,75mm², 1,50mm², 2,50mm²
unisoliert M4	0,75mm², 1,50mm², 2,50mm², 4,00mm², 6,00mm², 10,00mm²
unisoliert M5	0,75mm², 1,50mm², 2,50mm², 4,00mm², 6,00mm², 10,00mm², 16,00mm², 25,00mm²
unisoliert M6	1,50mm², 4,00mm², 6,00mm², 10,00mm², 16,00mm², 25,00mm²
unisoliert M8	2,50mm², 2,50mm², 4,00mm², 6,00mm², 10,00mm², 16,00mm², 25,00mm²
unisoliert M10	6,00mm², 10,00mm², 16,00mm², 25,00mm²
unisoliert M12	6,00mm², 10,00mm², 16,00mm², 25,00mm²
unisoliert M14	25,00mm²
