Ringkabelschuhe
Quetschkabelschuh Ringform

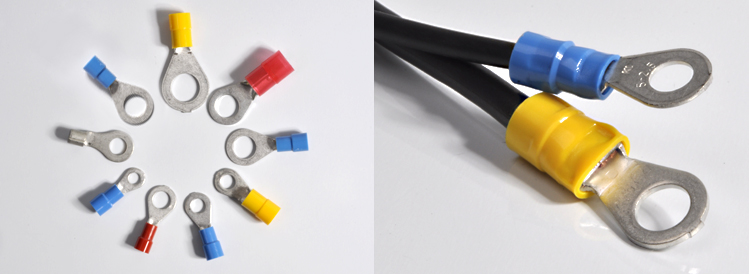

Ringkabelschuhe (auch Quetschkabelschuh Ringform genannt) werden z.B. bei Erdungskabeln oder im Bereich von CarHifi eingesetzt. Ringkabelschuhe ermöglichen eine Klemmkontaktierung an elektrisch leitenden Komponenten insbesondere über das Umfassen einer Schraube, die mit einer elektrisch leitenden Komponente verbunden ist und durch Einschrauben den oder mehrere Kabelschuhe klemmkontaktiert.
Ringkabelschuhe gibt es für verschiedene Bolzen- oder Schraubendurchmesser und als unisolierte oder isolierte Ausführung. Eine Übersicht der Durchmesser und die dazugehörige Farbe der Isolierung gibt es hier:
| Querschnitt | Farbe Isolierung | Bolzendurchmesser |
| 0,50 – 1,50 mm² | rot | M2.5, M3, M3.5, M4, M5, M6, M8 |
| 1,50 – 2,50 mm² | blau | M3, M3.5, M4, M5, M6, M8, M10, M12, M16 |
| 4,00 – 6,00 mm² | gelb | M4, M5, M6, M8, M10, M12 |
Verarbeitung von Ringkabelschuhen
Ringkabelschuhe werden mit speziellen Crimp- oder Presszangen aufgecrimpt. Dazu wird das mit einem Ringkabelschuh zu versehende Kabel entsprechend der vom Hersteller spezifizierten Länge abisoliert. Anschließend wird der zum Leiterquerschnitt passende Kabelschuh auf das abisolierte Endstück aufgesetzt und mit der Presszange oder einer Presse mit entsprechendem Gesenk verformt. Durch die Verformung wird eine sichere Verbindung zwischen dem Litzenkabel und dem Ringkabelschuh hergestellt. Um eine Qualitätskontrolle zu haben, wird von manchen Presszangen eine Kennzeichnung in dem Kabelschuh hinterlassen. Die Presszangen besitzen dazu eine Gravur im Gesenk.
